重慶朝天門大橋

時間：2019-08-31 14:43:00

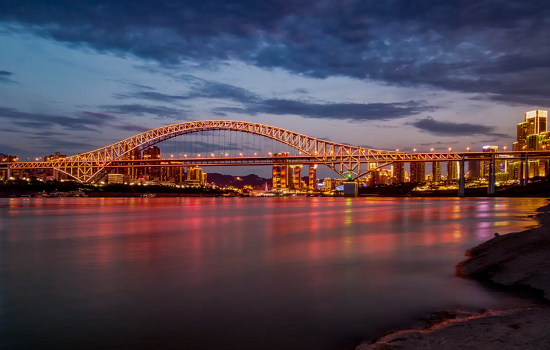

　　朝天門長江大橋（Chaotianmen Yangtze River Bridge）是中國重慶市境內連接江北區與南岸區的過江通道，位于長江水道之上，是重慶主城區向外輻射的東西向快速干道，建成時為世界上跨度最大的拱橋。

　　朝天門長江大橋始稱王家沱長江大橋，后曾被命名為紅巖長江大橋，于2004年2月改為現名。2004年12月，朝天門長江大橋動工興建。2009年4月29日，大橋正式通車。

　　朝天門長江大橋西連江北區五里店，東接南岸區彈子石；線路全長1741米、主跨長552米；橋面上層為雙向6車道主干道I級公路，設計速度60千米/小時；橋面下層為2條雙向軌道交通，并在兩側預留2個車道；大橋采用BT模式興建

　　歷史沿革

　　朝天門長江大橋始稱王家沱長江大橋。

　　1998年4月19日，時任葡萄牙總理安東尼奧·古特雷斯在重慶對中國進行正式訪問期間，中、葡、澳三方簽定了合作建設、經營重慶長江王家沱大橋等橋梁的最后協議書。

　　2003年9月22日，重慶市政府第15次常務會議審議了《重慶王家沱長江大橋和華村嘉陵江大橋主橋橋型方案》，會議原則同意王家沱長江大橋采用中承式鋼桁架拱橋方案。

　　2003年-2004年，重慶曾決定將規劃擬建的王家沱長江大橋命名為紅巖長江大橋。

　　2004年2月9日，重慶市政府常務會決定，將紅巖長江大橋更名為朝天門長江大橋。同年12月29日，朝天門長江大橋正式動工興建。

　　2008年1月25日，大橋主拱實現合龍；5月18日，大橋全橋?qū)崿F(xiàn)合龍。

　　2009年4月29日下午5點，大橋正式通車。

　　2018年8月2日，重慶軌道交通環線（朝天門長江大橋段）實現短軌通。

　　2019年1月，大橋被中國建筑業協會公布為“改革開放40年百項經典工程”。

　　橋梁位置

　　重慶朝天門長江大橋位于重慶朝天門（長江與嘉陵江交匯點）下游1.7千米的長江王家沱河段，西接江北區五里店立交，東接南岸區渝黔高速公路黃桷灣立交，是連接重慶市南岸和江北中央商務區的重要過江通道。

　　建筑設計

　　大橋設計方案名為“城市之門”，規劃之初即被定位為江上城市之門，突出景觀效果；穿過這扇城市之門，可觀渝中半島景象。

　　大橋除橋墩外通體紅色，設計入水橋墩少，對江面景觀破壞小，而且把解放碑和朝天門這兩張城市名片也融為一體。船近重慶城，穿過由“解放碑”橋墩和大橋橋面構成的“城市之門”，可見渝中半島。

　　此外，大橋的兩個主墩原計劃被設計成解放碑的樣子，一剖兩半，分成四個柱子，托起大橋。橋墩上原計劃設計有觀景臺，用于觀賞朝天門兩江匯流和山城夜景。

　　結構布局

　　考慮通航孔雙向通航條件，大橋采用三跨連續鋼桁系桿拱橋，中間主跨通航，兩側邊跨不通航；主梁采用兩片主桁，兩側邊跨為變高度桁梁，中跨為鋼桁系桿拱。上層系桿采用“H”形斷面，下層系桿采用

　　主橋為“王”形斷面+輔助系索的組合結構，鋼結構系桿端部與拱肋下弦節點相連接，下層輔助系索錨固于系桿端節點處。設置輔助系索的目的在于降低下層鋼結構系桿桿力，使桿件設計尺寸及板厚控制在適當范圍之內，減少用鋼量。

　 設計參數

　　朝天門長江大橋大橋包括主橋和南、北兩側引橋。全長1741米，其中主橋長932米，采用（190+552+190）米的中承式連續鋼桁系桿拱橋。北引橋長314米，南引橋長495米，均為預應力混凝土連續箱梁橋。

　　朝天門大橋橋面

　　大橋為雙層橋面布置，上層橋面桁內為城市主干道雙向6車道，寬26米，主桁外兩側各設寬2.5米的人行道，橋面全寬36.5米。下層橋面中間為雙線城市軌道交通，線間距4.2米，兩側為寬7米的車行道。

　　橋面公路道路等級為主干道I級；設計行車速度為60千米/小時；車道布置為上層橋面雙向6車道，下層橋面雙向2車道；道路凈空高度≥5米；一個車道寬度為3.75米；人行道寬度為2×2.5米；軌道交通標準為雙向軌道交通，線間距4.2米；設計行車速度為80~100千米/小時；軌道交通限界為凈寬≥9.2米,軌頂以上凈高≥6.5米；設計基準年限為100年。

　 科研成果

　　科技創新與新技術應用

　　1.提出了552米跨多肋飛燕式鋼桁無推力拱結構體系。

　　2.研制145000kN抗震球形支座，是世界同類橋型中承載力最大的球形支座。

　　3.首次采用實際施工位置計算的精細化有限元仿真分析，對施工全過程進行非線性分析。設計對節點關鍵桿件進行精細化建模分析，對工程關鍵工序建立預判機制。

　　4.首次利用地震臺激勵分析大橋結構動力特性、模擬地震試驗和抗震性能分析；首次對公軌兩用特大鋼桁拱橋進行車橋耦合振動分析。

　　5.首次制定了鋼桁拱橋特殊構造節點疲勞試驗研究方法，提出其節點疲勞破壞歷程。

　　6.成功研制21000kN·m中國國內最大拱上爬行架梁起重機；采用切線拼裝取代傳統的折線拼裝；首次實現主拱與剛性系桿無應力合龍；采用17000kN/束鋼絞線斜拉扣索單根索力張拉一次到位及均勻性控制技術。

　　7.研制了鋼橋超低碳貝氏體Q420qD焊接工藝、超長超大變截面構件及特大整體節點鋼拱座制造工藝；開發了試拼裝精度控制系統。

　　8.采用巖瀝青復合改性瀝青，提高了鋼橋面鋪筑性能和質量。

　　9.大跨徑鋼桁拱橋懸臂大噸位鋼絞線扣鎖安裝施工、超高雙層箱梁現澆裝配式支架施工獲得2009年度公路工程工法。

　　10.中跨276米大懸臂無應力合龍中，防傾覆保穩定、結構內力及施工中桁拱體系轉換、拱上起重機等是本橋建設的亮點。
